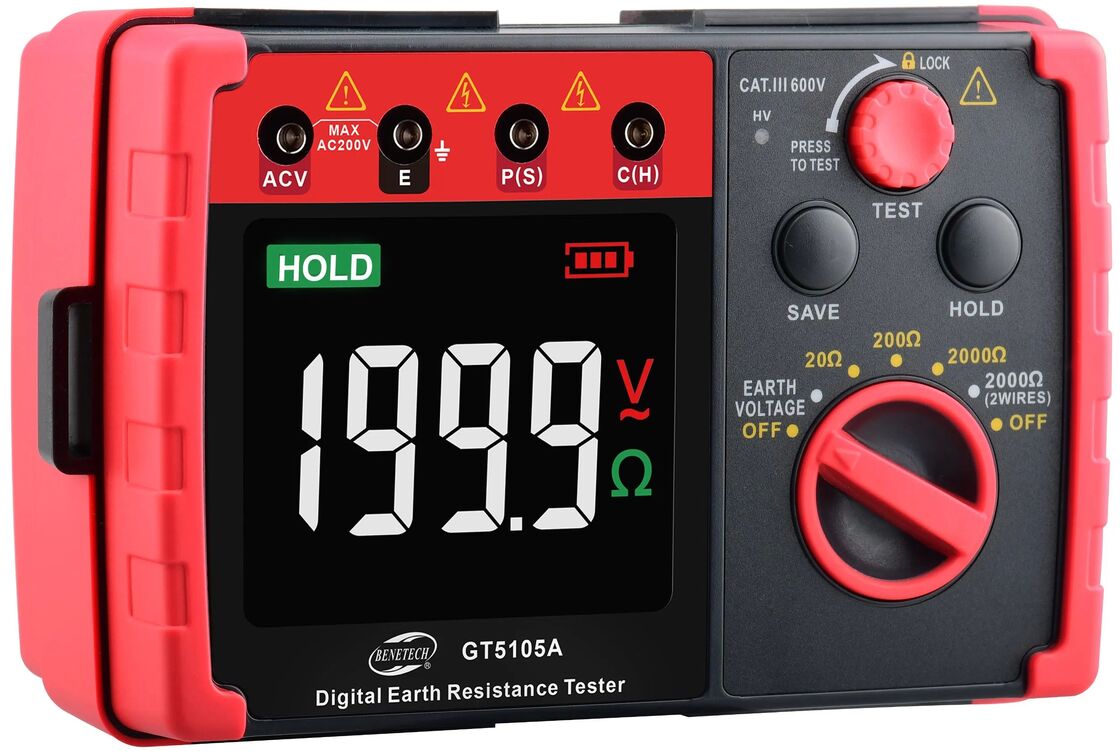

Testeur de résistance de terre numérique GT5105A 400V Protection contre les surcharges avec puce MCU intelligente

Cet instrument est contrôlé par une puce de microcontrôleur intelligente, avec une grande précision et une grande fiabilité ; il peut être utilisé pour mesurer la résistance à la terre de divers câblages d'installations électriques, d'équipements électriques, d'équipements de protection contre la foudre et d'autres dispositifs de mise à la terre, et il peut également mesurer la tension de terre. (Remarque : cet instrument ne convient pas aux conditions environnementales extérieures difficiles, telles que la pluie, la foudre, etc.)

1. Rétroéclairage d'une fonction de détection de batterie
2. Conservation des données
3. "OL" signifie au-delà de la plage
4. Structure de sécurité à double isolation ou isolation renforcée
5. Lors de la mesure de la résistance de terre, si l'extrémité C ou E du fil de test n'est pas en bon contact, "...un avertissement apparaît sur l'écran LCD
6. Il peut être utilisé pour une mesure précise à trois fils ou une simple mesure à deux fils.

1. Plage de mesure et erreur de mesure (sous condition de 20 ℃ + 5 ℃ et ≤ 75 % RH)

résistance de mise à la terre auxiliaire 500Ω ; erreur + 5 % ; tension de mise à la terre ≤ 10 V AC

2. Norme d'application :

IEC61010-1 CAT.11 600 V Degré de pollution 2 ;
CAT.15000VDegré de pollution 2 ;
IEC61326-1 (norme CEM) ;
CEI 60529 (IP40)
3. méthode de mesure :
(1) Mesure de tension à la terre : réponse moyenne ;
(2) Mesure de la résistance au sol : fréquence du signal de test environ 820 Hz, courant : 20 Ω environ 3,2 mA.

4. Environnement de travail : température : 5°C ~ 40°C ; relatif;
humidité : ≤ 80 ~ RH (pas de brouillard) Altitude ≤ 2000 mètres.

5. Conditions de stockage : température : -20 ~ 60 °C ; relatif;
humidité : ≤70 % HR (pas de brouillard).
6. Alimentation : alimentation 9 V [1,5 V (pile alcaline n° 5)* 6]

7. protection contre les surcharges : résistance au sol : 200VAC (10 secondes);
Tension de terre : 400 VAC (30 secondes).
8. Résistance d'isolation : La résistance d'isolation entre le circuit de mesure et le boîtier n'est pas inférieure à 20 MΩ.

9. Dimensions : 176 mm*77 mm*110 mm.

1. Testeur numérique : 1 pièce.
2. Manuel d'instructions en anglais : 1 pièce.
3. 1,5 V (pile alcaline n° 5) : 6 pièces (pour le transport aérien, non incluses).
4. Sac en tissu doux : 1 pièce.
5. Boîte grise : 1 pièce.
6. 5 mètres de cordon de test vert (avec pince crocodile) :1pc.
7. 10 mètres de cordon de test jaune (avec pince crocodile) :1pc.
8. 20 mètres de cordon de test rouge (avec pince crocodile) :1pc.
9. Clou de terre auxiliaire : 2 pièces.
10. Bracelet : 1 pièce.
